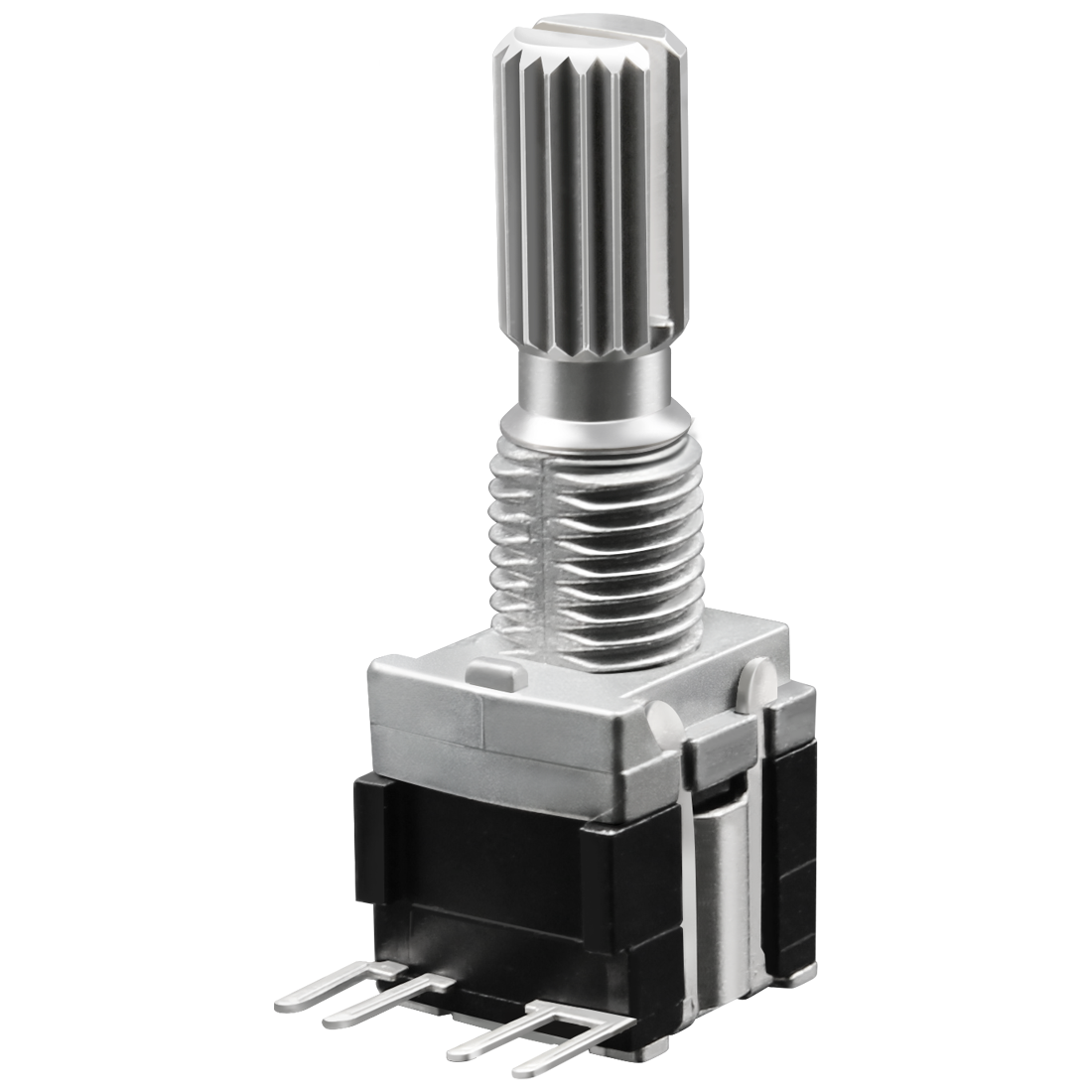

| 脈沖開關型號： | RS1002 |
| 名稱： | 金屬軸旋轉式脈沖開關 |
| 主要規格: | 外形尺寸：10mm 額定功率：DC 16V 0.1A； 接觸電阻：50mΩ Max ； 定位點數：20個； 工作溫度： －20℃ ～60℃； 旋轉壽命：30,000次以上； |
| 產品特點： | 360度旋轉式脈沖開關，可以帶按壓式開關，軸心形狀及長度可選擇。 |
| 應用領域： | 該產品適用于音響、家用電器及其它相關電子設備上，主要起到調音量、翻頁、功能選擇等；按壓式開關起電源通斷功能。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩：80-300gf.cm
2、Number of detent 段點數：20個
3、Step angle 每段角度：18度
4、Shaft wobble軸擺動：1.0 x L / 30mm p-p 以下(L:安裝長度)
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Rating Power額定功率：0.1A，DC 16V
2、Contact resistance 接觸阻抗 ：50mΩ Max
3、Insulation Resistance 絕緣電阻：100 MΩ 1 Min at DC 100V
4、Dielectric Voltage 耐電壓：1 Minute at AC100V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life旋轉壽命：30,000 cycles Min
2、Push Life 按壓壽命：20,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
