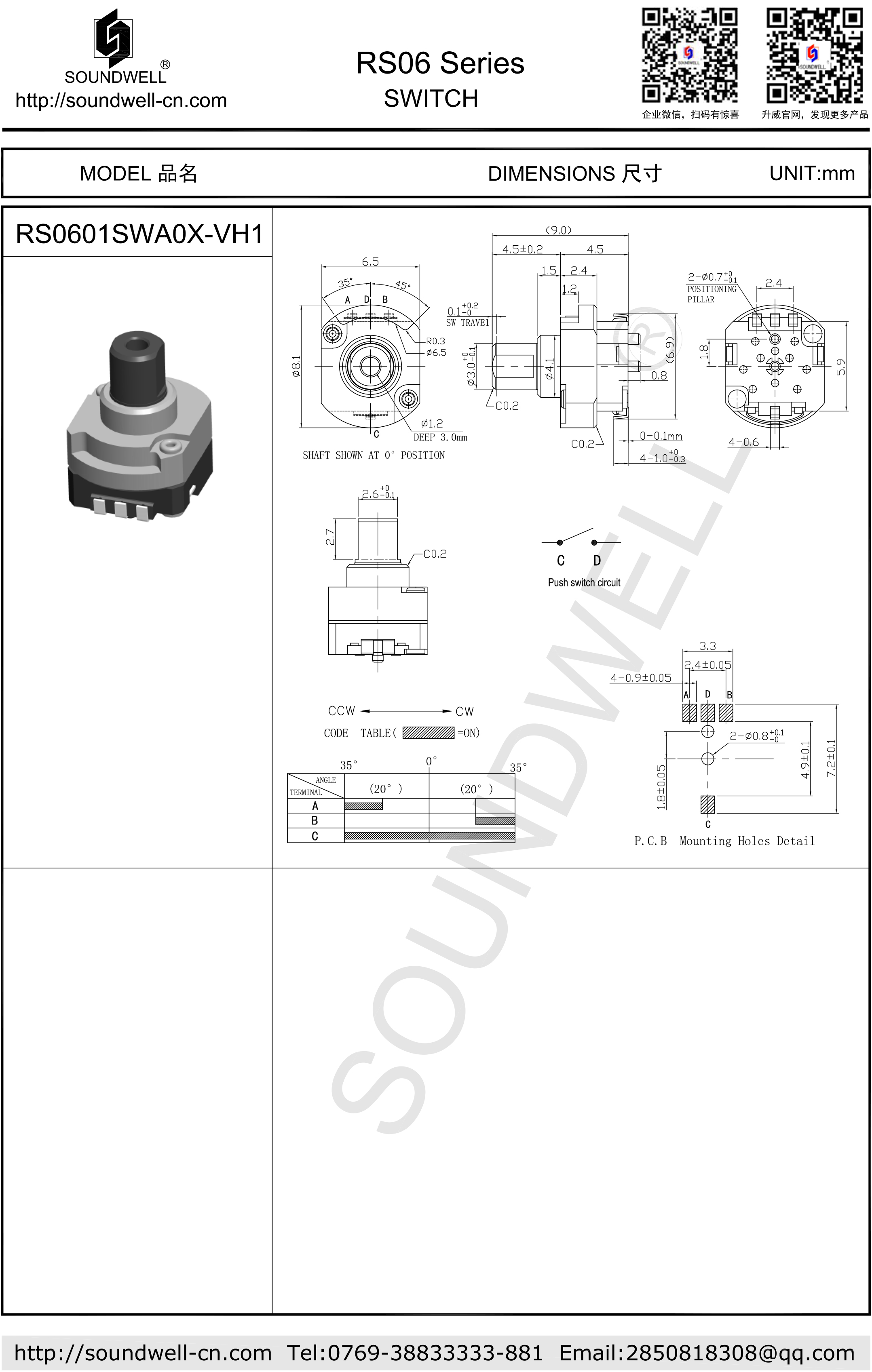

| 復位開關型號： | RS06 |
| 名稱： | 帶按壓復位開關 |
| 主要規格: |
外形尺寸： 6.5mmX8.1mm ； |
| 產品特點： |
體積小，密封性好，可靠性高。 |
| 應用領域： | 此產品目前適用于便攜式收音機、小型音響及其他電子產品的音量控制和功能切換等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational torque 旋轉力矩 ：10~85gf.cm
2、Rotational angle 旋轉角度：CW：35°±10° CCW： 35°±10°
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Contact resistance 接觸阻抗 ：小于1Ω
2、Rating power 額定功率 ：DC5V 10mA
3、Insulation resistance 絕緣阻抗：50M? 1 Minute at DC 110V
4、Dielectric voltage 耐電壓：1 Minute at AC 110V
三、PUSH SWITCH PORTION 推動開關部分
1、Operating force of switch開關作動力：300~500gf
2、Contact resistance接觸電阻 ：100mΩ Max
3、Rating power 額定功率 ：DC5V 10mA
4、Insulation resistance 絕緣阻抗：50M? 1 Minute at DC 110V
5、Dielectric voltage 耐電壓：1 Minute at AC 110V
四、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋轉壽命：20,000 cycles Min
2、Switch operating life開關壽命特性：20,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
