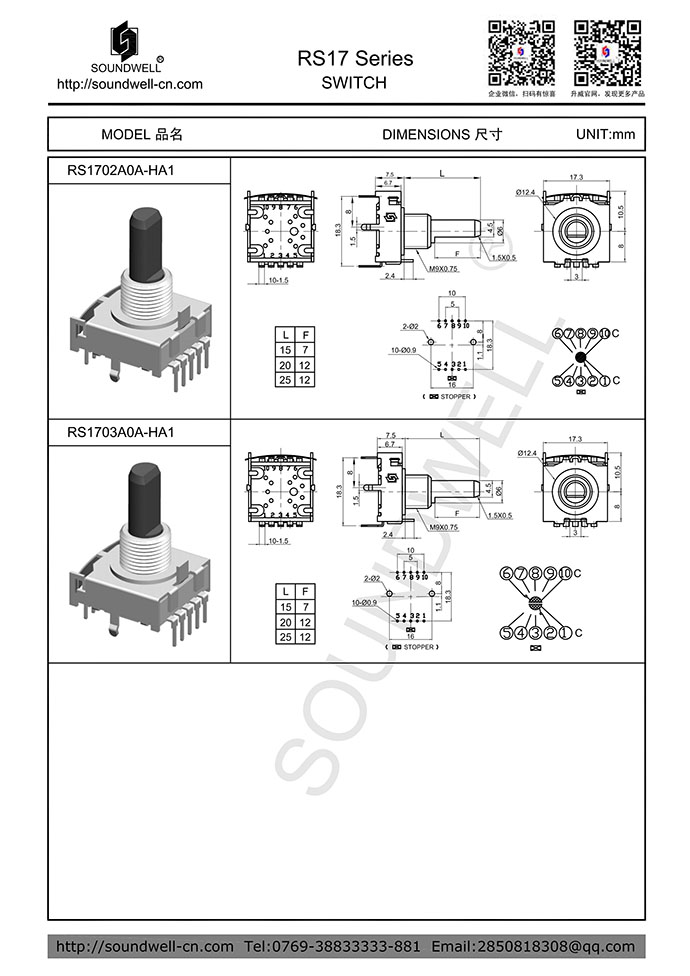

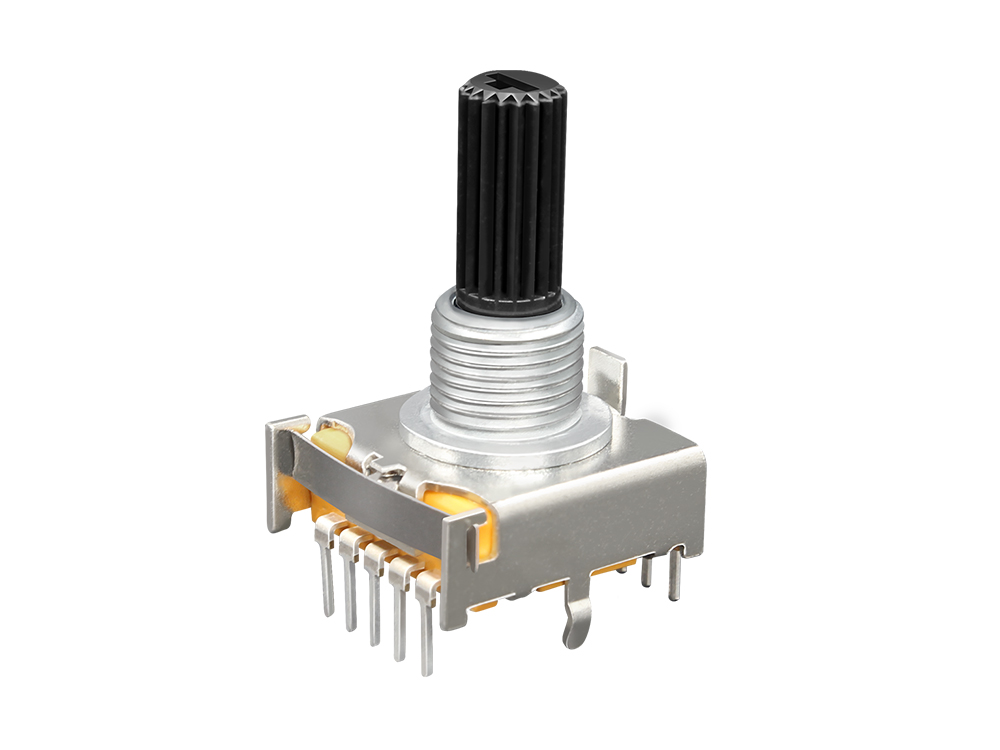

| 多路開關型號： | RS17 |
| 名稱： | 塑膠軸旋轉多路開關 |
| 主要規格: | 外形尺寸：17mm； 額定功率：DC16V 0.3A； 接觸電阻：100mΩ Max ； 定位點數：2～8 個； 工作溫度：-10℃～70℃； 旋轉壽命：10,000次以上； |
| 產品特點： | 性能穩定，帶軸套鎖附功能，可做2-8個檔位，定位手感明顯、順暢。 |
| 應用領域： | 主要適用于微波爐、洗衣機等其它白色家用電器上，還可用于多媒體音響 /功放、醫療器材上，主要功能為功能切換、速度調節、溫度調節等。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational torque 旋轉力矩 ：100~400gf.cm
2、Step angle 每段角度：30°±3°
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Contact resistance 接觸阻抗 ：100mΩ Max
2、Rating power 額定功率 ：DC16V 0.3A
3、Number of detent 定位點數：2～8 detents
4、Insulation resistance 絕緣阻抗：100M? 1 Minute at DC 100V
5、Dielectric voltage 耐電壓：1 Minute at AC 100V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋轉壽命：10,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
