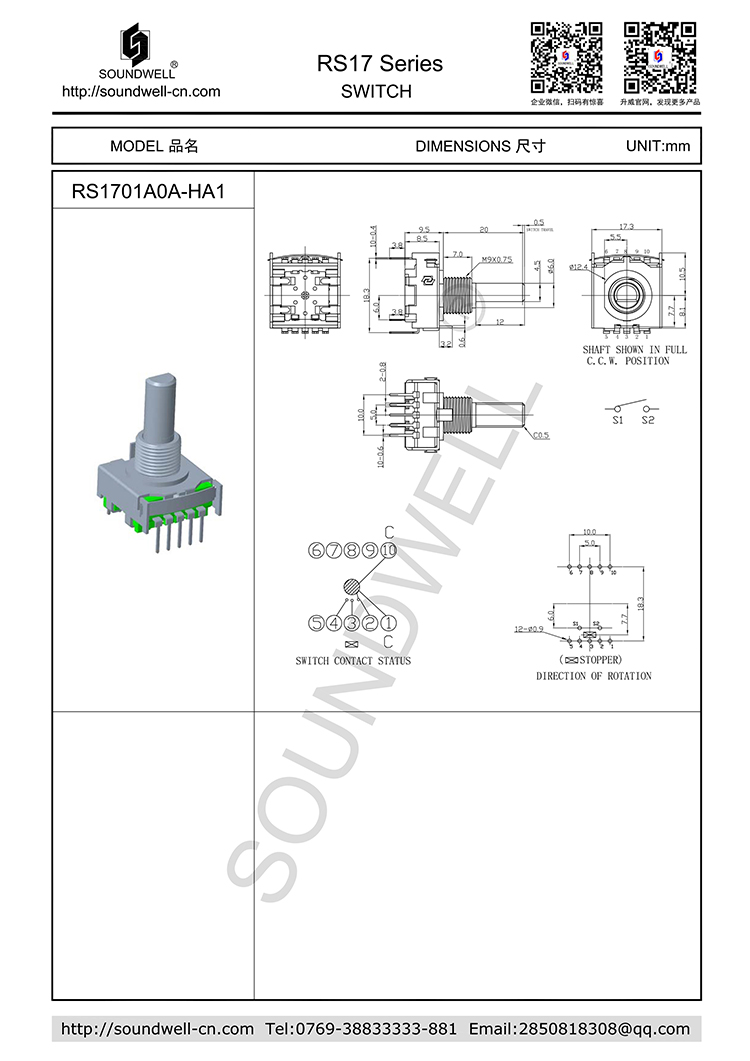

| 系列： | RS1701A0A-HA1 |
| 名稱： | 金屬軸旋轉帶按壓多路開關 |
| 主要規格: | 外形尺寸：17mm； 檔 位 數： 2至9檔 切換角度：30°±3° 額定功率：DC16V 0.3A； 接觸電阻：100mΩ Max ； 旋轉力矩：100~600gf.cm 開關按壓力：250~650gf 工作溫度：-10℃～70℃； 壽 命：10000次以上； |
| 產品特點： | 性能穩定，帶軸套鎖附功能，可做2至9個檔位，并具有按壓開關功能，定位手感明顯、順暢。 |
| 應用領域： | 主要適用于微波爐、洗衣機等其它白色家用電器上，還可用于多媒體音響/功放、醫療器材上，主要功能為功能切換、速度調節、溫度調節等。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational torque 旋轉力矩 ：100~600gf.cm
2、Operating force of switch 開關作動力：250~650gf
3、Number of detent 檔位數：2至9檔
4、Step angle 每段角度：30°±3°
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Contact resistance 接觸阻抗 ：100mΩ Max
2、Rating power 額定功率 ：DC16V 0.3A
3、Insulation resistance 絕緣阻抗：100M? 1 Minute at DC 250V
4、Dielectric voltage 耐電壓：1 Minute at AC 300V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋轉壽命：10,000 cycles Min
2、Push operating life 按壓壽命：20,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
