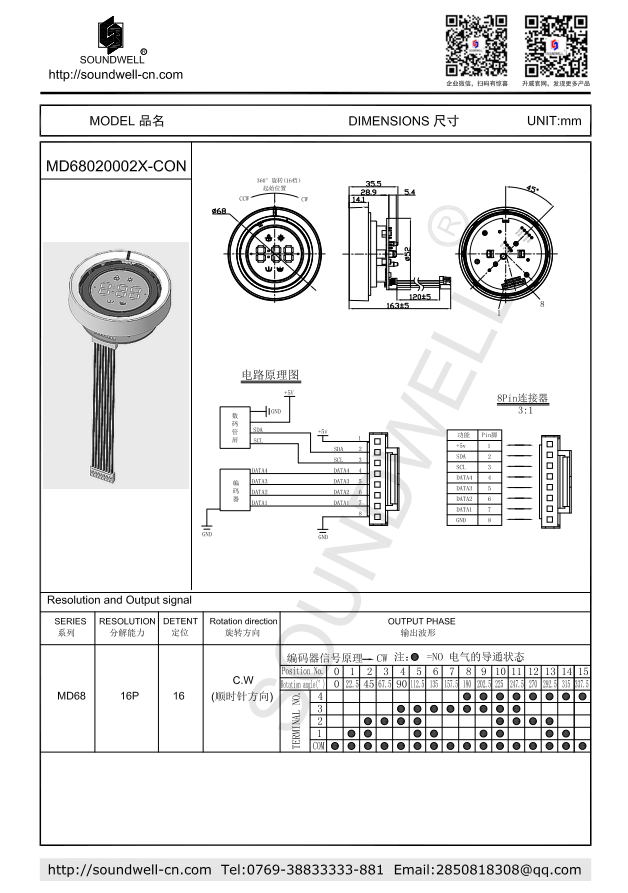

| 模組型號： | MD68 |
| 名稱： | 帶數碼管顯示絕對型編碼模組 |
| 主要規格: |
額定電壓：DC 5V |
| 產品特點： | 產品內嵌絕對值型編碼器，因每個位置點輸出信號的唯一性，使其具備抗干擾、斷電后可以記憶保存的特性，同時產品帶七段碼數碼管顯示屏，產品由連接器輸出,即插即用的多功能模組。 |
| 應用領域： | 主要應用于洗衣機及其它家用電器上，主要起到功能選擇的作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩 ：450±250 gf.cm
2、Number of detemts click定位數：16 Click
3、Shaft Wobble (mm p-p) 軸擺動 ：0.3mm Max
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：16 pulses
2、Contact resistance 接觸阻抗：＜10Ω
3、Rating Power 額定功率：DC5V 100mA
4、Insulation resistance 絕緣阻抗：200M? 1 Minute at DC 500V
5、Dielectric Voltage 耐電壓：1 Minute at AC 500V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：30,000 cycles
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
