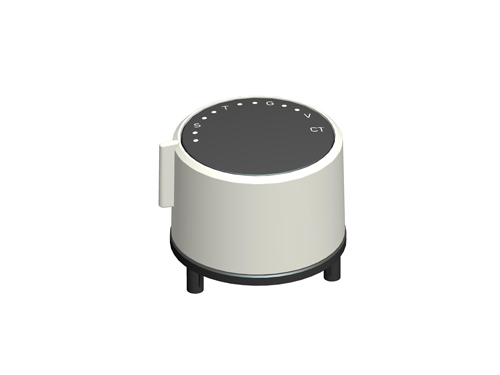

| 多功能模組型號： | MD58 |
| 名稱： | 帶LED顯示多功能模組 |
| 主要規格: | 額 定 功 率：0.125W； 最高使用電壓：DC 10V 工 作 溫 度：-20℃～60℃ 機械旋轉角度：180° 檔 位 數：13檔 旋 轉 力 矩：1500±300gf.cm 開 關 按壓力：600±150gf gf 按 壓 行 程: 1.5 ±0.5 mm 旋 轉 壽 命：200,000次 按 壓 壽 命：200,000次 LED燈發光顏色：紅色/藍色/綠色 震動電機額定電壓：DC 3-5V |
| 產品特點： | 集LED顯示、震動、旋轉及按壓等多功能旋鈕模組。由連接器輸出,即插即用。 |
| 應用領域： | 主要應用于咖啡機、家用電器及其他電子產品的功能選擇及確認等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩 ：1500±300 gf.cm
2、Number of detemts click定位數：13 Click
3、Shaft Stop Strength 止檔強度：≥ 5 Kgf.cm
4、Shaft Wobble (mm p-p) 軸擺動 ：0.3mm Max
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：B10K，±20%；
2、Resistance Taper 電阻特性曲線 ：B
3、Rating Power 額定功率：0.125W
4、Max. Operating Voltage 最大工作電壓 ：10V DC
5、Taper Tolerance At Each Position 每檔線性誤差：±3.5%
6、Insulation Resistance 絕緣電阻：50M? 1 Minute at DC 250V
7、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：200,000 cycles 。
2、Push switch 開關按壓壽命：200,000 cycles 。
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。下載SM10004.pd
