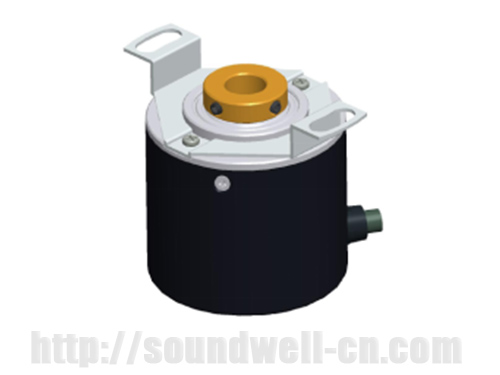

磁電中空編碼器與電機安裝連接
磁電編碼器的樣式多樣,其中有中空編碼器,那么磁電式中空編碼器與電動機怎么連接安裝呢?
.jpg)
磁電中空編碼器與電動機軸的固定有3種方式：第一種是鍵槽連接，采用平鍵與電動機軸固定；第二種是不銹鋼空心軸、無鍵槽鎖緊環固定；第三種是空心軸直接加頂絲固定。安裝時磁電編碼器空心軸與電動機軸應是間隙配合，不能過緊或過松，定位鍵也不得過緊，嚴禁敲打裝入。有鎖緊環的編碼器在未裝入電動機軸前嚴禁鎖緊，以防止軸壁永久變形，避免編碼器因此造成裝卸困難。實心軸編碼器與系統必須經彈性聯軸器連接，安裝精度應保證：偏心度不大于0.2mm，偏角不大于2°，軸向竄動量不大于0.05mm。
磁電編碼器的輸出電纜不能與動力線同槽敷設，以免感應干擾導致故障。安裝中應確保接線正確，錯誤接線將損壞磁電編碼器內部的元器件。
旋轉編碼器的工作電源有3種：DC5V、DC5～13V及DC11～26V。編碼器如是并行輸出，需了解編碼器的信號電平是采用推拉式（或稱推挽式）輸出方式還是采用集電極開路輸出方式，如是集電極開路輸出的，有NPN型和PNP型兩種，需與I/O極性相同。編碼器如是驅動器輸出，一般信號電平為5V，連接時不要讓24V的電源電平串入5V信號接線中去而損壞編碼器的信號端。和變頻器配用的旋轉編碼器通常為二相(A相和B相)原點輸出型，其輸出信號分為兩相，即A相和B相。兩者在相位上互差90°±45°（見圖3-35），其和分別是A相和B相的“非”。每旋轉一圈，編碼器輸出的脈沖數可根據情況選擇。例如，TRD-J系列編碼器的脈沖數為每圈10～1000，分16擋供選擇。Z相為原點標記，其特點是：每轉一圈只輸出一個相位固定的脈沖，作為原點的標志。
廣東升威電子制品是27年老牌旋轉編碼器廠家,專業生產各種旋轉編碼器,公司研發生產的磁電編碼器有帶軸的和中空編碼器,磁電編碼器是一種性價比高的旋轉編碼器,完全可取代光電編碼器和國外品牌編碼器,磁電編碼器應用于機器人、自動化生產線、自動裝配機、電梯、紡織機械、縫紉機械、包裝印刷機械、數控機床、制圖儀和測角儀等領域。另外此款編碼器還可在PLC應用中作為高速信號輸入元件，使PLC更加迅速和精準地實施閉環控制.找旋轉編碼器廠家就找升威電子.
