       最近有些朋友在設計電子產品中,需要用到旋轉編碼器開關,其實也是升威電子生產的旋轉編碼器,叫法不同,功能相同.

       這個旋轉編碼器可以滿足左轉,右轉,按下這些您需要的功能.為了方便尋找這種編碼器開關的朋友更了解它的編程,升威電子介紹下編碼器開關的原理和使用方法:

       旋轉編碼器開關原理: 左轉和右轉的判別是難點,留意這種開關左轉和右轉時兩個輸出腳有個相位差.

         由此可見,如果OUT1為高電平時,OUT2出現一個高電平,這時開關就是向順時針旋轉; 當OUT1 為低電平時,OUT2出現一個高電平,這時就一定是逆時針?lè)较蛐D(zhuǎn).

        所以,在MCU編程時只需要判斷當OUT1為高或低電平時,OUT2當時的狀態就可以判斷出是左旋轉或是右旋轉.

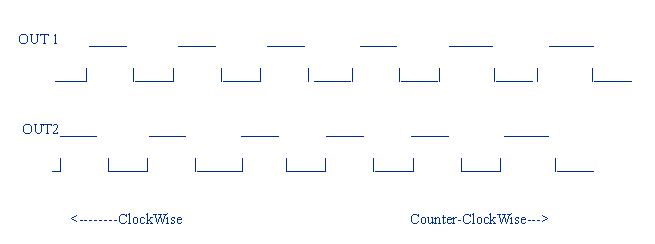

       廣東升威電子生產的編碼器開關-旋轉編碼器EC11,三只腳：1 2 3腳一般是中間2腳接地，1、3腳上拉電阻后，當左轉、右轉旋轉時，在1、3腳就有脈沖信號輸出了。兩只腳為按壓開關，按下時導通，回復時斷開。在單片機編程時，左轉和右轉的判別是難點,用示波器觀察這種開關左轉和右轉時兩個輸出腳的信號有個相位差，

       由此可見，如果輸出1為高電平時，輸出2出現一個高電平，這時開關就是向順時針旋轉；當輸出1 為高電平，輸出2出現一個低電平，這時就一定是逆時針?lè)较蛐D(zhuǎn)。所以，在單片機編程時只需要判斷當輸出1為高電平時，輸出2當時的狀態就可以判斷出是左旋轉或是右旋轉了。
