旋轉編碼器如何接線?
想知道旋轉編碼器如何接線,必須先了解旋轉編碼器的基本工作原理.旋轉編碼器以轉動時輸出脈沖，通過計數設備來知道其位置.
以增量型旋轉編碼器來舉例,我們通常用的是增量型旋轉編碼器，可將增量型旋轉編碼器的輸出脈沖信號直接輸入給PLC，利用PLC的高速計數器對其脈沖信號進行計數，以獲得測量結果。由于旋轉編碼器輸出脈沖的相數不同，有的旋轉編碼器輸出A、B、Z三相脈沖，有的只有A、B相兩相，最簡單的只有A相。最多有A,A+,A-,B,B+,B-,Z,Z+,Z-三組三相脈沖。

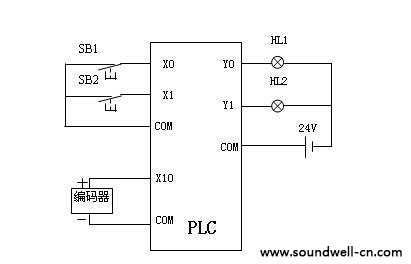

關于旋轉編碼器引線,常用的旋轉編碼器有5條引線，其中3條是脈沖輸出線，1條是COM端線，1條是電源線（OC門輸出型）。電源可以是外接電源，也可直接使用PLC的電源。電源“-”端要與編碼器的COM端連接，“+”與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接，A、B、Z兩相脈沖輸出線直接與PLC的輸入端連接，A、B為相差90度的脈沖。旋轉編碼器還有一條屏蔽線，使用時要將屏蔽線接地，提高抗干擾性。
了解到了旋轉編碼器的原理及旋轉編碼器的引線知識,下面廣東升威電子給大家分享下旋轉編碼器安裝步驟,主要是4步:
1. 牢固安裝編碼器，以免震動而松動
2. 當編碼器接線時，請確保負載不能超過最大允許值
3. 當編碼器接線時，請確保沒有偏差
4. 鎖緊聯軸的螺絲以免在使用過程松動
廣東升威電子專業生產旋轉編碼器25年,是旋轉編碼器生產廠家,如有任何旋轉編碼器接線安裝的問題,可咨詢,聯系我們.
