中空型編碼器名稱: EC43中空編碼器
EC43中空編碼器優點：本體厚度薄型化， 有良好的操作手感，大中空空間可應對多功能化的需求。
EC43中空編碼器應用：此中空型旋轉編碼器適用汽車音響、汽車空調、汽車導航及其它家用電器
EC43中空編碼器功能: 調節音量、調節溫度、調頻、功能切換等作用。
EC43中空編碼器規格參數
外形尺寸：∮43mm
額定電壓: DC 5V；
定位點數:20個；
脈沖數:20;
工作溫度：-35°C to 80°C；
旋轉壽命：30000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Detent Torque 定位點力矩 ：50~300gf.cm
2、Number and position of detent定位點數及位置: 20點定位（間隔角度 18°±3°）
3、Shaft play in rotational wobble 軸的回轉方向擺動：4° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：20個脈沖/360°
2、Phase difference 相位差：≥5ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 110V
5、Dielectric Voltage 耐電壓：1 Minute at AC110V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

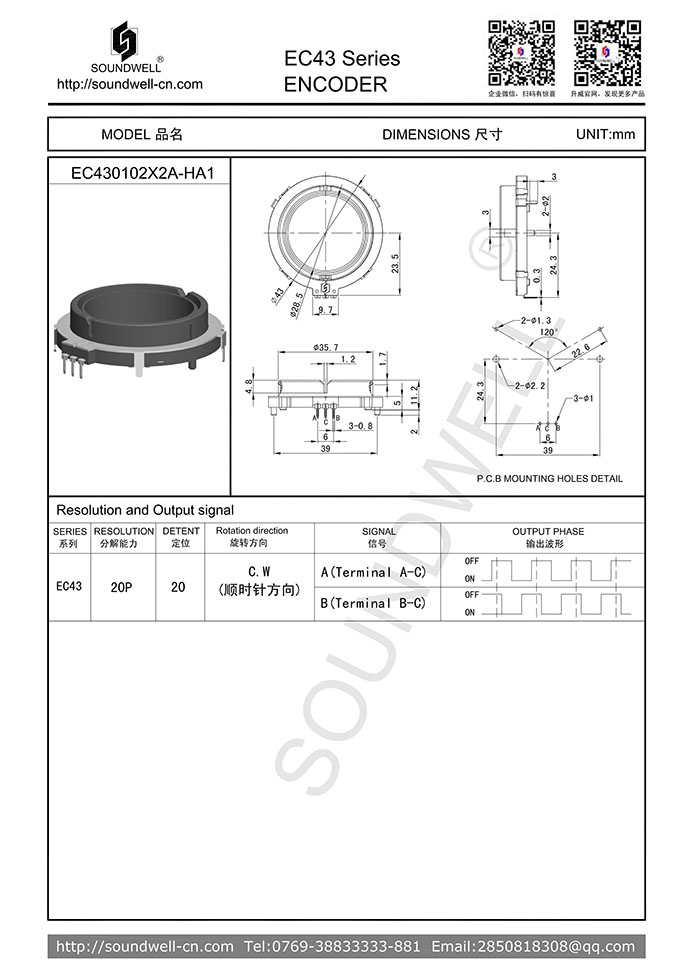

如下是EC43中空型編碼器規格書,需進一步了解詳細規格書,請聯系右側客服
