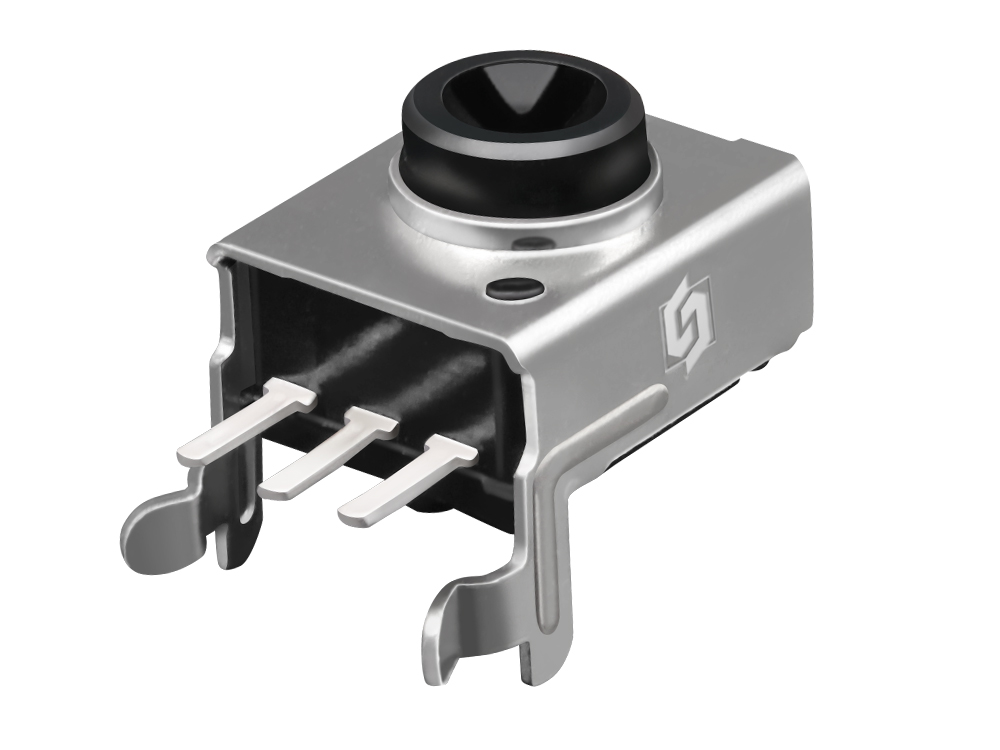

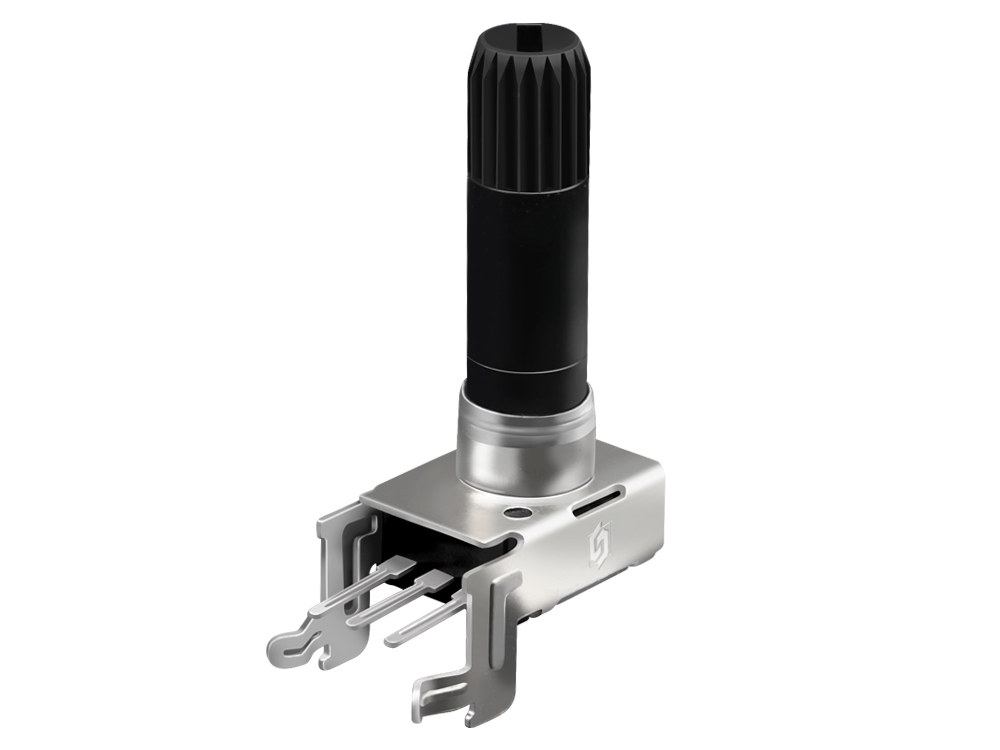

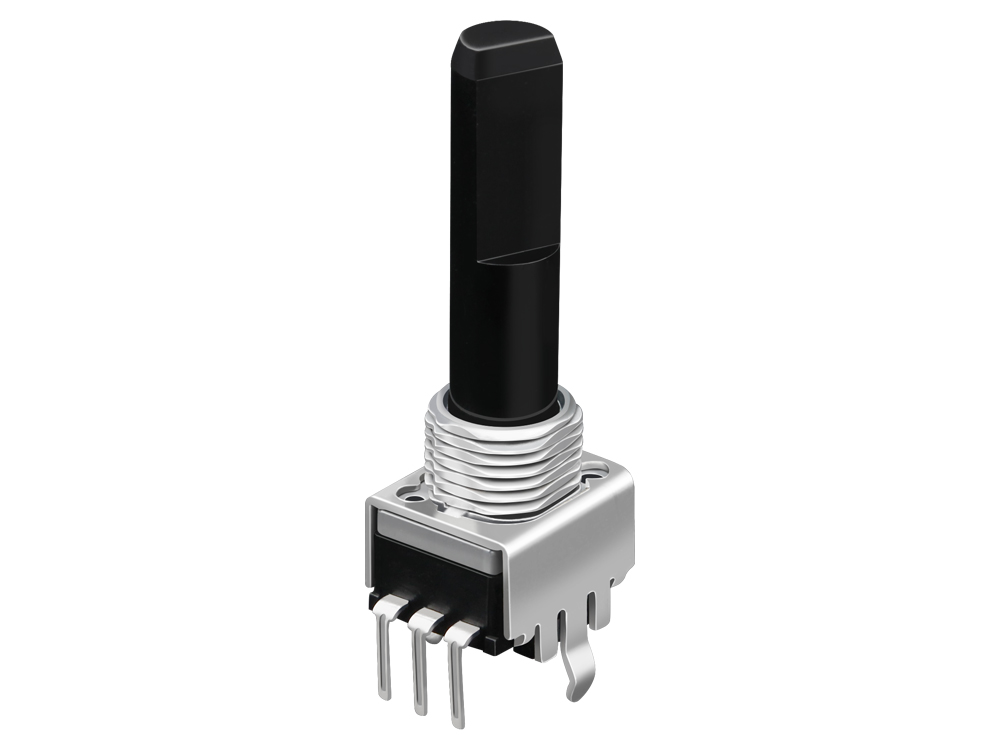

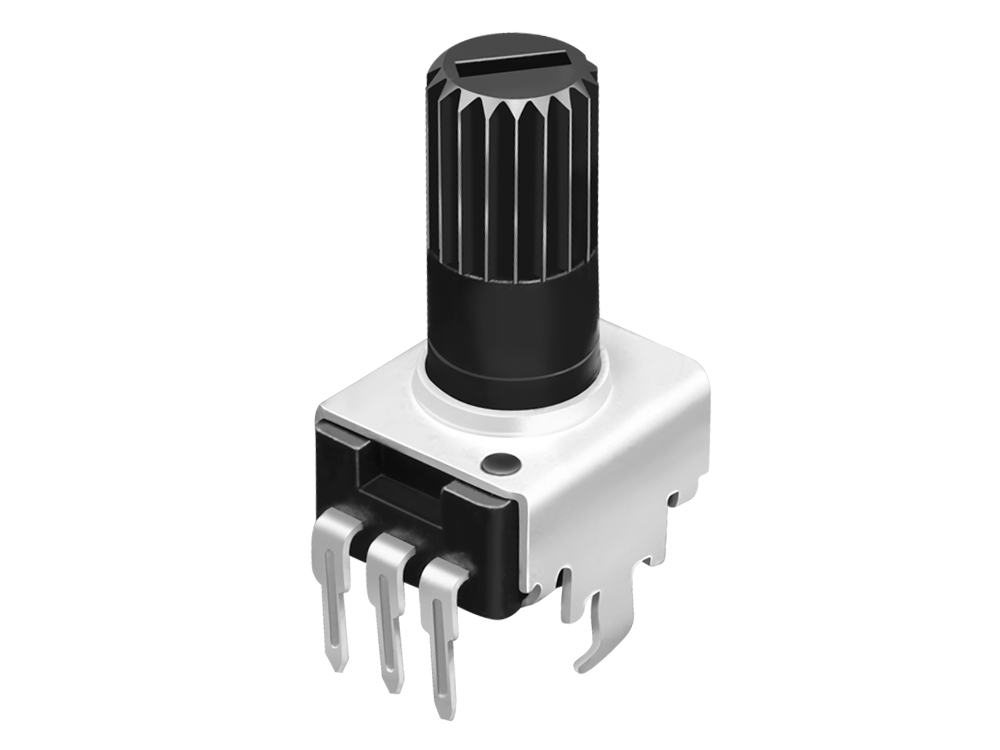

| 電位器型號： | RA09 |
| 名稱： | 塑膠軸旋轉電位器 |
| 主要規格: | 總阻誤差： ±20%； 全旋轉角度：280±10°/300±10° 額定功率: 0.05W； 工作溫度： -10°C~60°C； 使用壽命： 10000次以上； |
| 產品特點： | 體積較小，軸柄為塑膠絕緣軸，產品性能穩定, 電路、軸形及軸長、安裝方 式有多種可供選擇。 |
| 應用領域： | 該產品目前主要適用于調音臺、多煤體音響、功放及其它電子設備上，還可 使用在家用電器上面，主要功能為調節音量、調平衡、調壓、調溫、調光等 作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational torque 旋轉力矩 ：10~100gf.cm
2、 Total mechanical rotation 全回轉角度：280±10°/300±10°
3、 Stop strength 止檔強度：≥3.5Kgf
4、 Shaft Wobble 柄擺動 ：0.7*L/20mmp-p以下
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線 ：A/B/C
3、Rating Power 額定功率：0.05W
4、Max. Operating Voltage 最大工作電壓 ：50V AC/20V DC
5、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
6、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
