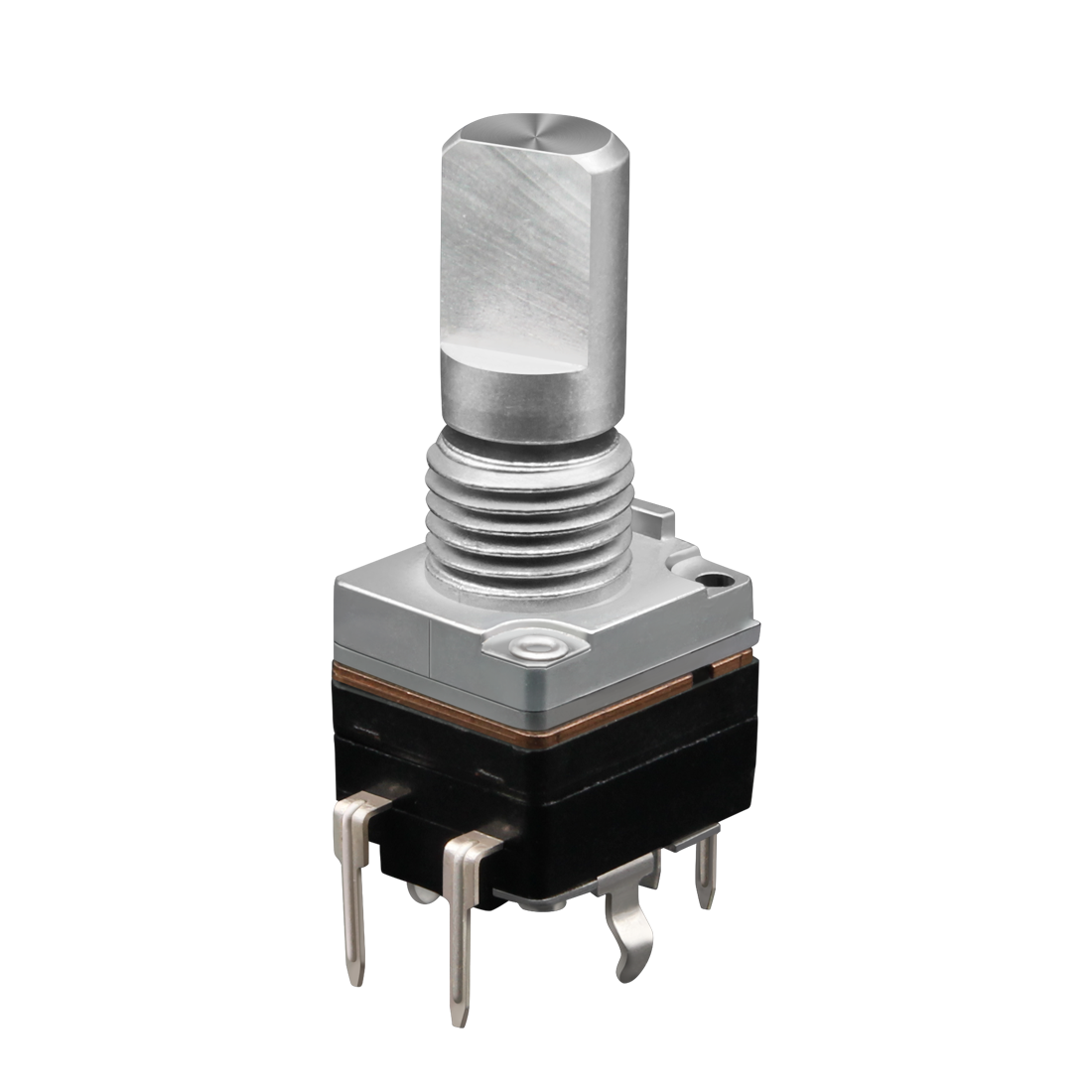

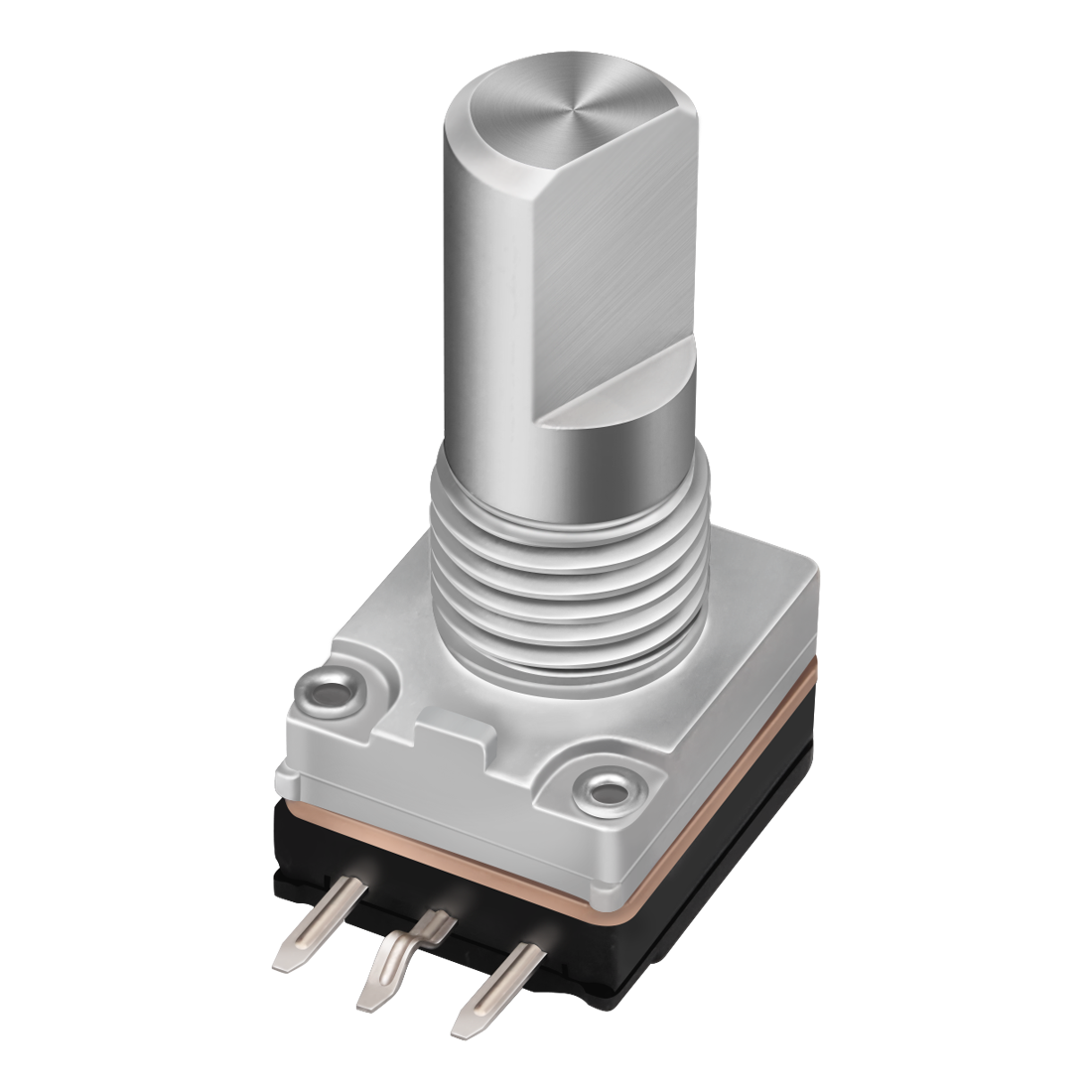

| 編碼器型號： | EC09 |
| 名稱： | EC09增量型編碼器,EC09編碼器,EC09旋轉編碼器 |
| 主要規格: | 外形尺寸：9.5mm； 工作溫度：-20℃～80℃； 額定功率：DC 5V 0.5mA； 定位數：20個； 脈沖數：10 ； 旋轉壽命：30000次以上； 開關按壓壽命：20000次以上 |
| 產品特點： | 體積小、密封性好，可以帶按壓開關，有立式及臥式兩種安裝方式，軸心形狀及長度可調整。 |
| 應用領域： | 主要應用于對講機、收音機、小型音響及其它相關電子設備，主要起到調頻、調節音量、功能切換等。 |

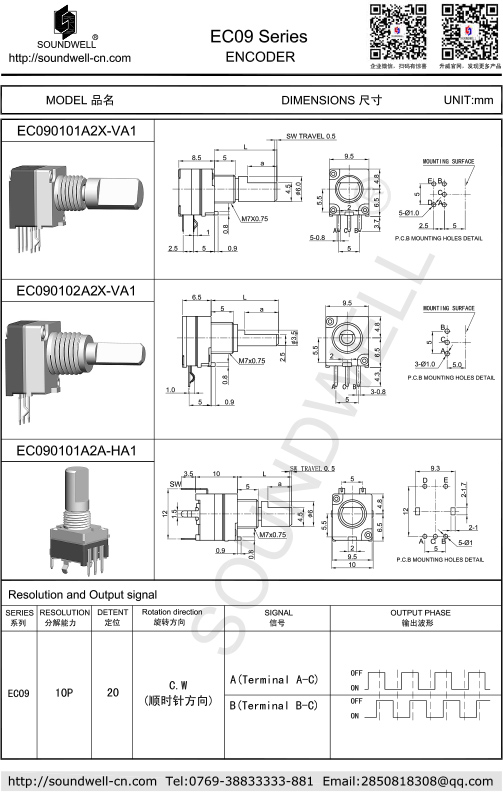

EC09增量型編碼器產品規格
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩 ：50~200gf.cm
2、Total ratational angle 旋轉角度：360°
3、Number and position of detent 定位點數：20 Detents
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力：10 Pulses
2、Phase difference 相位差：△T=0.25T±0.17T
3、Rating Power 額定功率：DC 5V 0.5mA
4、Insulation Resistance 絕緣阻抗：10MΩ 1 Minute at DC 50V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V
6、Switch Rating Power 開關額定功率：DC 5V 10mA
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：30,000 cycles Min
2、Switch Life 開關按壓壽命：20,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
