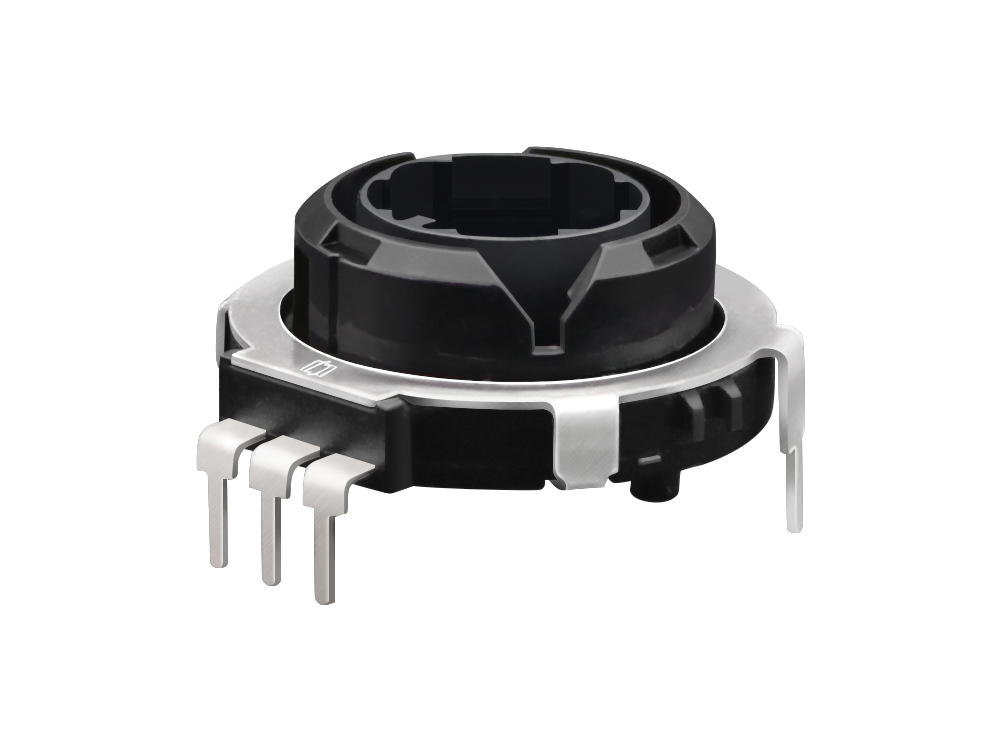

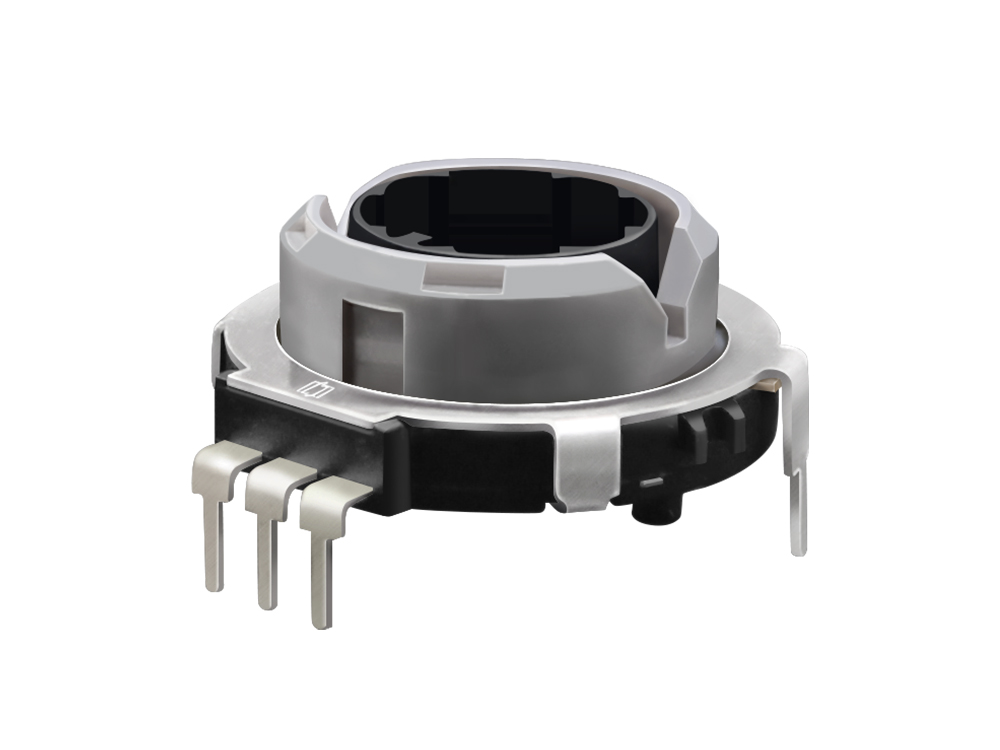

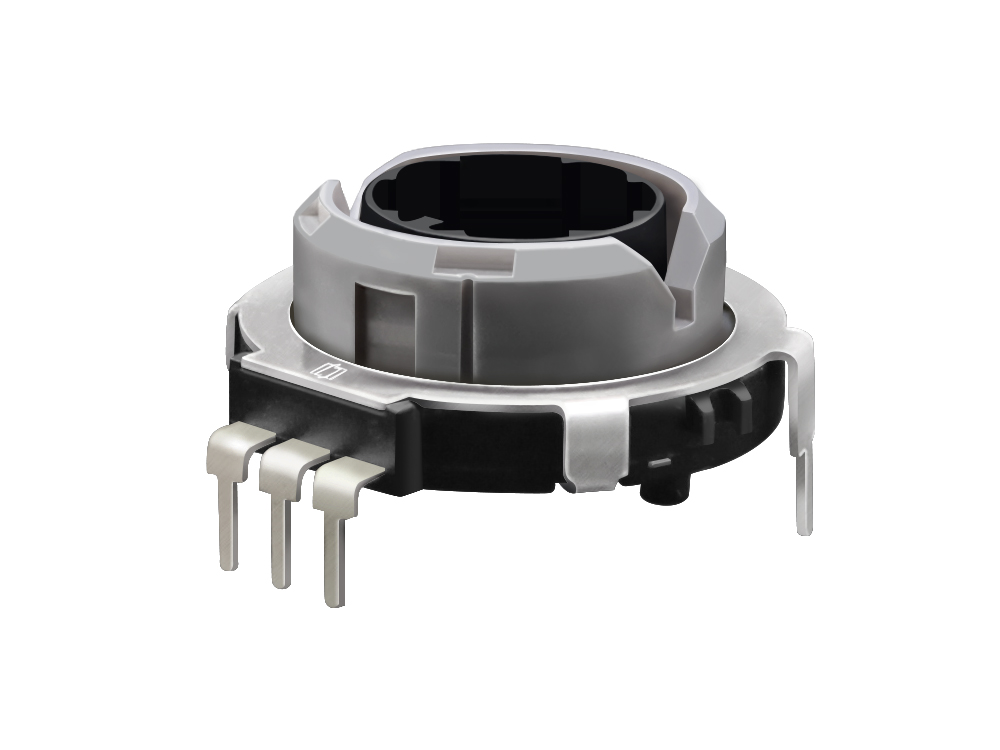

編碼器型號: | EC25 |
名稱: | EC25中空編碼器,EC25中空旋轉編碼器,EC25增量式中空編碼器 |
主要規格: | 外形尺寸:∮25mm 額定電壓: DC 5V; 定位數:20個; 脈沖數:10或20; 工作溫度:-40°C to 85°C; 旋轉壽命:30,000次以上; |
產品特點: | 較好的操作手感,中空空間可附加按壓開關機構。 |
應用領域: | 該產品適用汽車音響、汽車空調、汽車導航及其它家用電器、相關電子設 備上,主要起到調節音量、調節溫度、調頻、功能切換等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 :30~200gf.cm
2、Number and position of detent定位點數及位置:10點定位(間隔角度 36°±2°);20點定位(間隔角度 18°±2°)
3、Shaft play in rotational wobble 軸的回轉方向擺動:4° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 :10個脈沖/360° & 20個脈沖/360°
2、Phase difference 相位差:≥5 ms&≥3.5 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻:10M? 1 Minute at DC 110V
5、Dielectric Voltage 耐電壓:1 Minute at AC 110V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命:30,000 cycles Min & 15,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異,均以承認書為準。
