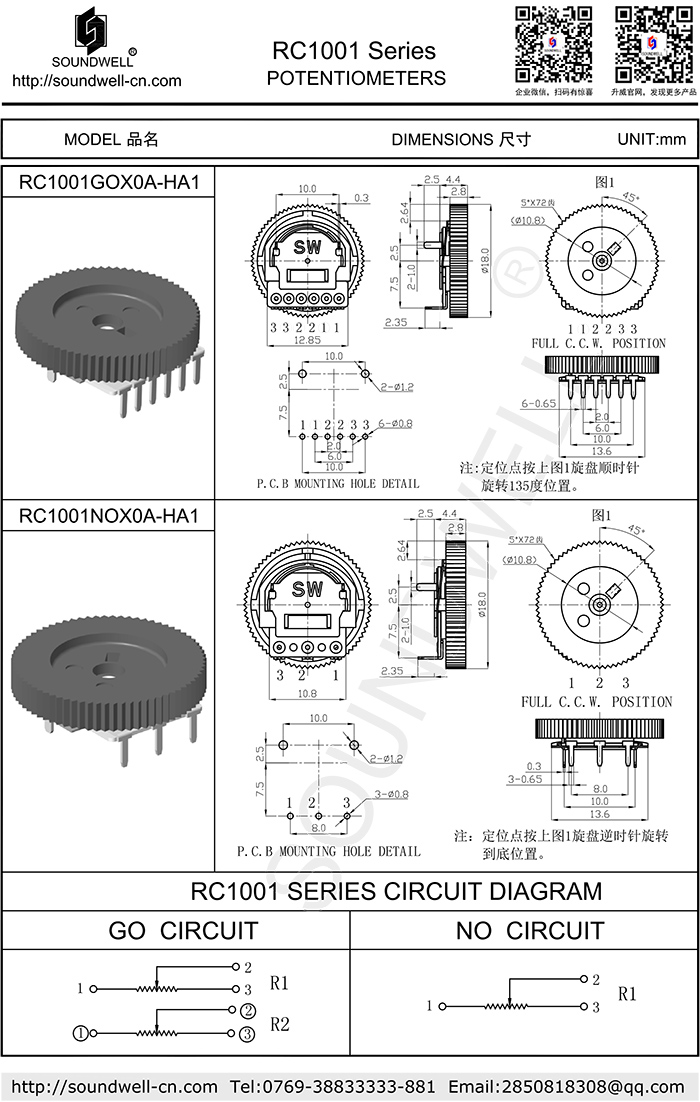

電位器型號: | RC1001 |
名稱: | RC10帶定位撥盤電位器 |
主要規格: | 外形尺寸:18mm 旋轉角度:270°±10° 旋轉力矩:10~90gf.cm 旋轉雜音:≤100mV 同步誤差:-40~0dB≤±4dB 額定功率:≤0.02W 最高使用電壓:DC 12V; 工作溫度: -25℃ ~70℃; 旋轉壽命:10,000次以上; |
產品特點: |
此為一款旋盤電位器,并帶中心定位與起點定位,性能穩定。 |
應用領域: | 該產品適用于耳機等相關電子設備上。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩 :10~90gf.cm
2、Total Rotational Angle 旋轉角度:270°±10°
3、Shaft Stop Strength 止檔強度:≥0.5Kgf.cm
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 :1KΩ<R<1MΩ,±20%;
1KΩ≥R or R≥1MΩ,±30%
2、Resistance Taper 電阻特性曲線 :B
3、Rating Power 額定功率:0.02W
4、Max. Operating Voltage 最大工作電壓 :50V AC/20V DC
5、Residual Resistance殘留電阻:R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 絕緣電阻:100M? 1 Minute at DC 100V
7、Dielectric Voltage 耐電壓:1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命:10,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異,均以承認書為準。
