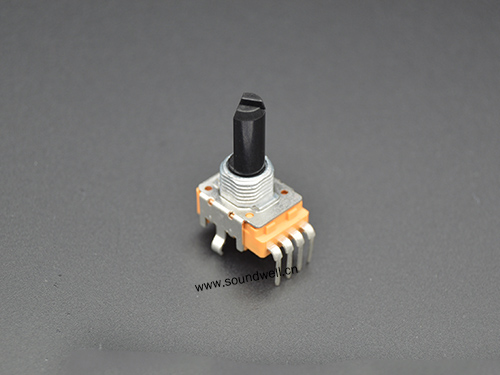

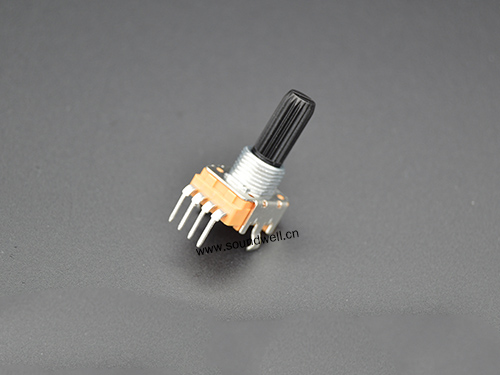

RA11單聯電位器產品介紹
RA11單聯電位器型號：RA1150NOE0D-HA1
RA11單聯電位器特點：產品密封性好，耐焊性佳，旋轉手感柔和、順暢，性能穩定，軸心形狀及長度、安裝方式可以選擇，還可做帶定位。
RA11單聯電位器應用：多煤體音響、功放、調音臺、家用電器等
主要功能：調節音量、調節平衡，調壓、調溫等
RA11單聯電位器產品規格參數
主要規格: 外形尺寸：12mm
旋轉角度：300°±10°
額定功率：0.05W
最高使用電壓：AC 50V/DC 20V；
工作溫度： －10℃ ～70℃；
旋轉壽命：10,000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩 ：20~100gf.cm
2、Total Rotational Angle 旋轉角度：300°±10°
3、Shaft Stop Strength 止檔強度：≥3.5Kgf.cm
4、Shaft Wobble (mm p-p) 軸擺動 ：Within(0.7xL/20)mm p-p
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線 ：A/B/C
3、Rating Power 額定功率：0.05W
4、Max. Operating Voltage 最大工作電壓 ：50V AC/20V DC
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
6、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 250V
7、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min

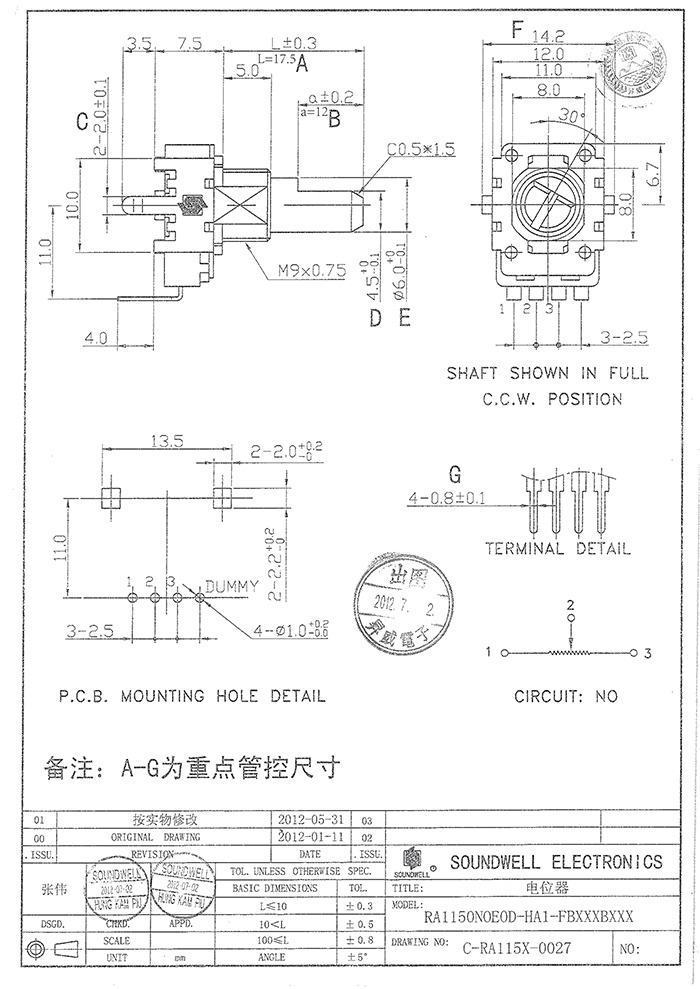

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
如上為RA11單聯電位器規格書，僅供參考，電位器手柄型狀及手柄尺寸有多種選擇，如需其它尺寸的電位器可咨詢升威電子右側客服。
